淺談內存芯片封裝技術

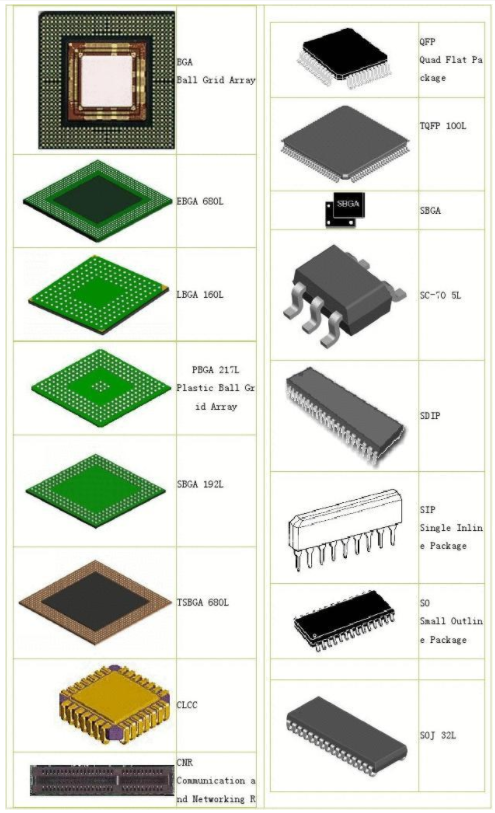

很多關注電腦核心配件發展的朋友都會注意到，一般新的CPU內存以及芯片組出現時都會強調其采用新的封裝形式，不過很多人對封裝并不了解。其實，所謂封裝就是指安裝半導體集成電路芯片用的外殼，它不僅起著安放、固定、密封、保持芯片和增強電熱性能的作用。內存顆粒的封裝方式最常見的有SOJ、TSOP II、Tiny-BGA、BLP、μBGA等封裝，而未來趨勢則將向CSP發展。

1.SOJ（Small Out-Line J-Lead）小尺寸J形引腳封裝

SOJ封裝方式是指內存芯片的兩邊有一排小的J形引腳，直接黏著在印刷電路板的表面上。它是一種表面裝配的打孔封裝技術，針腳的形狀就像字母"J"，由此而得名。SOJ封裝一般應用在EDO DRAM。

2.Tiny-BGA（Tiny Ball Grid Array）小型球柵陣列封裝

TinyBGA英文全稱為Tiny Ball Grid Array（小型球柵陣列封裝），屬于是BGA封裝技術的一個分支。是Kingmax公司于1998年8月開發成功的，其芯片面積與封裝面積之比不小于1:1.14，可以使內存在體積不變的情況下內存容量提高2～3倍，與TSOP封裝產品相比，其具有更小的體積、更好的散熱性能和電性能。采用TinyBGA封裝技術的內存產品在相同容量情況下體積只有TSOP封裝的1/3。采用TinyBGA封裝芯片可抗高達300MHz的外頻，而采用傳統TSOP封裝技術最高只可抗150MHz的外頻。TinyBGA封裝的內存其厚度也更薄（封裝高度小于0.8mm），從金屬基板到散熱體的有效散熱路徑僅有0.36mm。因此，TinyBGA內存擁有更高的熱傳導效率，非常適用于長時間運行的系統，穩定性極佳。

3.BLP（Bottom Lead PacKage）底部引交封裝

樵風（ALUKA）金條的內存顆粒采用特殊的BLP封裝方式，該封裝技術在傳統封裝技術的基礎上采用一種逆向電路，由底部直接伸出引腳，其優點就是能節省約90%電路，使封裝尺寸電阻及芯片表面溫度大幅下降。和傳統的TSOP封裝的內存顆粒相比，其芯片面積與填充裝面積之比大于1：1.1，明顯要小很多，不僅高度和面積極小，而且電氣特性得到了進一步的提高，制造成本也不高，BLP封裝與KINGMAX的TINY-BGA封裝比較相似，BLP的封裝技術使得電阻值大幅下降，芯片溫度也大幅下降，可穩定工作的頻率更高。

4.SIMM（single in-line memory module）單內置內存模型

SIMM模塊包括了一個或多個RAM芯片，這些芯片在一塊小的集成電路板上，利用電路板上的引腳與計算機的主板相連接。因為用戶需要對內存進行擴展，只需要加入一些新的SIMM就可以了。SIMM根據內存顆粒分布可以分為單面內存和雙面內存，一般的容量為1、4、16MB的SIMM內存都是單面的，更大的容量的SIMM內存是雙面的。72線SIMM內存條可支持32位的數據傳輸，在586主板基本上都提供的是72線SIMM內存插槽。需要注意的是，Pentium處理器的數據傳輸是64位的，現在采用Intel的Triton或Triton Ⅱ芯片組的586主板需要成對的使用這種內存條；而采用SIS芯片組的586主板由于SIS芯片采用了一些特殊的技術，能夠使用單條的72線內存條。

5.DIMM（dual in-line memory module）雙內置存儲模型

DIMM模塊是目前最常見的內存模塊，它是也可以說是兩個SIMM。它是包括有一個或多個RAM芯片在一個小的集成電路板上，利用這塊電路板上的一些引腳可以直接和計算機主板相連接。DIMM是目前我們使用的內存的主要封裝形式，比如SDRAM、DDR SDRAM、RDRAM，其中SDRAM具有168線引腳并且提供了64bit數據尋址能力。DIMM的工作電壓一般是3.3v或者5v，并且分為unbuffered和buffered兩種。而SIMM和DIMM內存之間不僅僅是引腳數目的不同，另外在電氣特性、封裝特點上都有明顯的差別，特別是它們的芯片之間的差別相當的大。現在的高密度DRAM芯片可以具有不止一個Din和Dout信號引腳，并且可以根據不同的需要在DRAM芯片上制造4、8、16、32或者64條數據引腳。在Pentium級以上的處理器是64位總線，使用這樣的內存更能發揮處理器的性能。

6.TSOP（Thin Small Outline Package）薄型小尺寸封裝。

TSOP內存封裝技術的一個典型特征就是在封裝芯片的周圍做出引腳，如SDRAM內存的集成電路兩側都有引腳，SGRAM內存的集成電路四面都有引腳。TSOP適合用SMT技術（表面安裝技術）在PCB（印制電路板）上安裝布線。TSOP封裝外形尺寸時，寄生參數(電流大幅度變化時，引起輸出電壓擾動) 減小，適合高頻應用，操作比較方便，可靠性也比較高。改進的TSOP技術目前廣泛應用于SDRAM內存的制造上，不少知名內存制造商如三星、現代、Kingston等目前都在采用這項技術進行內存封裝。不過， TSOP封裝方式的內存在超過150MHz后，會產品較大的信號干擾和電磁干擾。

7.BGA（Ball Grid Array）球狀矩陣排列封裝

（同8芯片級封裝）

8.CSP（Chip Scale Package）芯片級封裝

CSP作為新一代的芯片封裝技術，在BGA、TSOP的基礎上，它的性能又有了革命性的提升。

CSP，全稱為Chip Scale Pack-age，即芯片尺寸封裝的意思。作為新一代的芯片封裝技術，在BGA、TSOP的基礎上，CSP的性能又有了革命性的提升。CSP封裝可以讓芯片面積與封裝面積之比超過1∶1.14，已經相當接近1∶1的理想情況，絕對尺寸也僅有32平方毫米，約為普通的BGA的1/3，僅僅相當于TSOP內存芯片面積的1/6。與BGA封裝相比，同等空間下CSP封裝可以將存儲容量提高3倍。CSP封裝內存不但體積小，同時也更薄，其金屬基板到散熱體的最有效散熱路徑僅有0.2毫米，大大提高了內存芯片在長時間運行后的可靠性。與BGA、TOSP相比CSP封裝的電氣性能和可靠性也有相當大的提高。并且，在相同的芯片面積下CSP所能達到的引腳數明顯要比TSOP、BGA引腳數多得多，這樣它可支持I/O端口的數目就增加了很多。
