背景技能：

隨著眾人對于電子設施的分寸減小和利潤升高的請求越來越高，為了呼應這一請求，線路板的布線也越來越高密度化，即線距離和線寬幅逐步減小，而這種趨向變薄和變細的精細路線的強度也越來越弱。正在線路板的打造中，保守的線路板成型形式皆為經過濕膜或者干膜構成銅面開窗停止路線篆刻，該辦法間接受濕膜或者干膜薄厚的反應，篆刻液與銅面的接觸工夫變化消費治理的中心。

保守的路線成型形式為如圖1所示：

方法a率先將基材與銅結競爭為底材，而后停止如方法b所示的沖型工藝沖出需求的孔，再經過于銅面強加如方法c所示干膜或者濕膜停止暴光、如方法d所示沖洗，而后停止如方法e所示篆刻，接著如方法f所示剝離干膜或者濕膜使路線成型，路線成型后停止方法g呼應地位的油墨印刷，最初停止如方法h所示的名義解決。

該路線成型辦法具有以次有余：

1，保守的線路板成型形式經過濕膜或者干膜構成銅面開窗停止路線篆刻，該辦法水線路板成型的質量間接受濕膜或者干膜薄厚的反應，同聲也讓篆刻液和銅面的接觸工夫變化消費治理的中心，治理難度增多；

2，受濕膜或者干膜薄厚的反應，路線曲線性較差，簡單涌現毛邊；

3，名義解決正在路線成型后停止，使路線底邊處的基材與名義解決藥液長時直接觸，升高了銅面路線與基材的聯合力，電氣信任性升高。

技能完成因素：

為處理上述技能成績，本創造需要一種路線板的路線成型的辦法。

本創造經過以次技能計劃完成：一種路線板的路線成型的辦法，囊括如次方法；

方法a：將基材與銅箔結競爭為底材；

方法b：沖出需求的孔；

方法c：正在銅箔名義安裝膜；

方法d：對于膜停止沖洗；

方法e：對于銅箔名義停止圖形假名義解決，正在銅箔名義構成名義解決層；

方法f：剝離膜；

方法g：對于銅箔名義停止差同性篆刻；

方法h：呼應地位的油墨印刷。

其進一步是：方法c中，膜是能發作光集合反響的干膜或者濕膜；經過正在銅箔名義壓干膜或者涂布濕膜，而后暴光使干膜或者濕膜發作光集合反響，然后停止方法d所述的沖洗。

方法d中，沖洗將銅箔名義一全體干膜或者濕膜反響溶化，裸顯露需求構成路線的銅面。

方法e中，正在袒露的銅面上停止非銅精神的圖形假名義解決，構成的名義解決層的薄厚為0.01um～3um。

方法g中，差同性篆刻是篆刻銅，沒有篆刻名義解決層。

所述圖形假名義解決是鍍銀錫鉛、鍍銀純錫、化錫、噴錫、鍍銀金、化金、化銀、鍍銀鎳、鍍銀鎳金或者鎳鈀金。

線路板為pcb、fpc、tcp、cof、hdi或者rf。

線路板為單面板、雙面板或者多層板。

與舊有技能相比，本創造的無益成效是：

1，采納相比于濕膜或者干膜更薄的名義解決的非銅精神停止差同化篆刻，故篆刻時待篆刻處名義的篆刻液的復舊進度更快，升高了篆刻藥液與銅面接觸的差同性，完成了更細致化的路線篆刻；

2，絕對于保守工藝，該辦法中的名義解決工藝正在篆刻事先，防止了路線底邊處的基材與名義解決藥液的長時直接觸，進步了銅面路線與基材的聯合力。

附圖注明

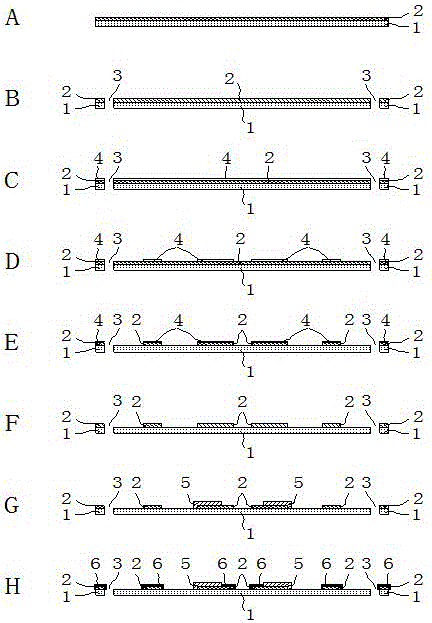

圖1是背景技能中舊有路線成型形式的流水線圖；

圖2是本創造一種路線板的路線成型的辦法的流水線圖；

圖3是圖1中方法e、方法f、方法g的全部仰視圖；

圖中：1、基材；2、銅箔；3、孔；4、膜；5、油墨；6、名義解決層。

詳細施行形式

上面將聯合本創造施行例中的附圖，對于本創造施行例中的技能計劃停止分明、完好地勢容，明顯，所形容的施行例僅僅是本創造一全體施行例，而沒有是全副的施行例。基于本創造中的施行例，本畛域一般技能人員正在沒有編成創舉性休息大前提下所失掉的一切其它施行例，都歸于本創造掩護的范疇。

聯合圖2和圖3所示，一種路線板的路線成型的辦法，詳細加工的路線板能夠是pcb、fpc、tcp、cof、hdi或者rf，能夠是單面板、雙面板或者多層板；

方法如次：

方法a：

將基材1與銅箔2結競爭為底材；基材1能夠取舍聚酰亞胺；

方法b：

沖出需求的孔3；孔3能夠是鏈輪齒孔、定位孔等；

方法c：

正在銅箔2名義安裝膜4；膜4是能發作光集合反響的干膜或者濕膜；經過正在銅箔2名義壓干膜或者涂布濕膜，而后暴光使干膜或者濕膜發作光集合反響，然后停止方法d沖洗；

方法d：

對于膜4停止沖洗；沖洗將銅箔2名義需求停止非銅精神名義解決的那全體銅下面的干膜或者濕膜反響溶化，裸顯露需求構成路線的銅面；

方法e：

正在袒露的銅面上停止非銅精神的圖形假名義解決，構成的名義解決層6的薄厚為0.01um～3um。圖形假名義解決是鍍銀錫鉛、鍍銀純錫、化錫、噴錫、鍍銀金、化金、化銀、鍍銀鎳、鍍銀鎳金或者鎳鈀金；

方法f：

剝離膜4，將柜面盈余的干膜或者濕膜剝離，使銅面全副袒露；

方法g：

對于銅箔2名義停止差同性篆刻；差同性篆刻即為取舍性篆刻，該篆刻只篆刻銅或者次要篆刻銅，沒有篆刻或者簡直沒有篆刻非銅精神名義解決層；

方法h：

對于呼應地位油墨印刷；方法h前能夠取舍停止名義解決，也能夠沒有解決。

本施行例無益成效是：

率先，家喻戶曉，篆刻時路線的曲線性受干膜或者濕膜的薄厚反應，薄厚越大，曲線性越差，毛邊也多，反則反之。本施行例停止差同性篆刻時沒有受干膜或者濕膜薄厚的反應，而是受名義解決層薄厚的反應，而本施行例的非銅精神圖形假名義解決層的薄厚為0.01um～3um，相比于干膜或者濕膜的薄厚更薄。因為正在路線成型即篆刻時，篆刻進去的路線曲線性更好，毛邊更少，質量更高。

其次，篆刻時，干膜或者濕膜的薄厚反應待篆刻處名義的篆刻液的復舊進度，薄厚越大，復舊進度越慢，同聲篆刻液深淺差別也越大，反則反之，這也是干什么保守路線成型工藝中將篆刻液與銅面接觸的工夫作為消費治理的中心的緣由。而本施行例停止差同性篆刻時沒有受干膜或者濕膜薄厚的反應，而是受名義解決層薄厚的反應，而本施行例的非銅精神圖形假名義解決層薄厚相比于干膜或者濕膜的薄厚更薄，故篆刻時待篆刻處名義的篆刻液的復舊進度更快，升高了篆刻液深淺的差同性，可以完成更細致化的路線篆刻。

最初，和保守工藝相比，本創造將名義解決工藝提早，即正在路線成型行進行名義解決，防止了路線底邊處的基材與名義解決藥液的長時直接觸，進步了銅面路線與基材的聯合力。
