LED多芯片封裝基板取光結構微滾壓成形
2021-07-22
瀏覽次數:1271
分享到:

發光二極管(LED)作為新一代的綠色光源,具有體積小、光效高和節能環保等優點被廣泛的應用于電子領域。但由于其光通量小,光源均勻性差,難以應用于傳統照明領域而將被大功率集成式LED光源模塊所取代。然而出光效率低,熱流密度大,缺乏高效的加工方式等難題,限制了大功率集成式LED光源模塊的推廣。基于此本文提出一種高效的集成式LED封裝基板取光結構滾壓成形加工方法,研制了具有錐齒結構的滾壓成型刀具,成功并高效加工出了具有倒正四棱錐盲孔的取光結構。

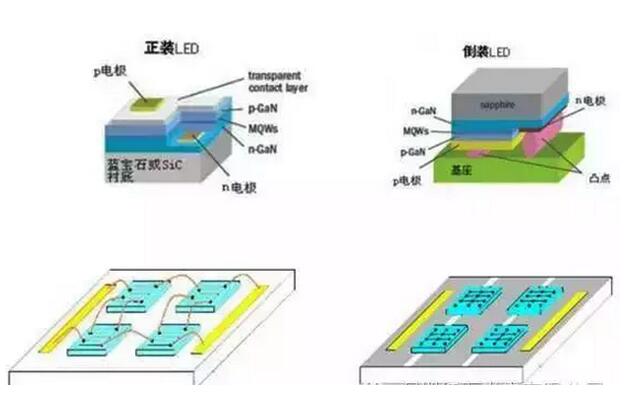

LED封裝基板

主要研究?jī)?nèi)容如下:

  (1)基板取光結構設計及優化 根據多芯片集成封裝光源模塊結構要求,建立大功率LED光源模塊出光模型,利用蒙特卡羅方法進行光線追跡模擬,分析全內反射現象對出光效率的影響;計算取光結構錐孔邊長和錐角尺寸大小對LED光源模塊出光效率的影響,比較采用不同的取光結構基板封裝光源模塊形成的坎德拉分布圖,給出不同參數下的光強和光輻射功率。仿真計算出具有理想光強分布、最大光提取效率的取光結構特征參數,獲得綜合考慮光強分布、光提取效率的優化設計取光結構特征參數。

  (2)取光結構滾壓成形機理及有限元仿真分析 針對取光結構滾壓成形表現出的尺度效應,借助金屬?gòu)椝苄宰冃我?guī)律,建立考慮不同板料厚度、不同晶粒尺度影響的介觀尺度的取光結構微滾壓成形本構模型,從本質上刻畫介觀尺度材料的特征。根據優化后的取光結構微滾壓成形特征,考慮幾何尺度對邊界條件的影響,引入熱力學耦合關系及本構關系,建立基板取光結構滾壓成形過程仿真模型,揭示滾壓工藝參數和刀具參數對滾壓力、成形質量的影響規律。利用Deform-3D有限元仿真分析軟件,研究取光結構滾壓成形過程中金屬塑性流動(體積轉移)規律,以控制基板不發生局部的突起(金屬堆積)和彎曲變形。根據有限元仿真分析結果,研究不同工藝參數下基板應力、應變分布規律,彈性回復和滾壓力影響。

  (3)取光結構滾壓成形工藝參數優化及實驗研究 采用新型滾壓成型刀具,加工倒正四棱錐取光結構基板,通過實驗觀察刀具參數和工藝參數對取光結構成形以及形貌的影響,揭示成形工藝參數對成形性、成形質量和滾壓力的影響規律。通過研究基板取光結構成形工藝的穩健性設計方法,提高基板取光結構成形質量與工藝參數的魯棒性。根據理論優化的結構參數,選取主要因素和水平,利用單因素試驗,確定優化的取光結構工藝參數組合,實現由功能需求設計取光微結構特征參數,并在加工過程中使之按要求成形和控制基板變形的目的。
