在上一期關于軟硬接合印刷電路板的博客中，我談到達制板商制作柔性板的典型工藝流程。理解制作工藝，對于預設軟硬接合板還是柔性電路板曲直常關緊的。同時，它也奉告你成功地制作預設的扳手所供給的數值。假如你還沒有閱覽過該系列博客的第一局部和第2局部，抓緊時機在這處和這處閱覽，而后接著下文。

讓我們來談談制作文件，他們十分關緊。我們是經過制作文件奉告出產商我們想要之類，不過他們也是導致了解不正確還是差錯，而造成高昂代價的遲延耽誤的關緊因素。幸運的是，我們可以參照一點標準，來保證我們與制作廠之間溝通無礙，特別是IPC-2223B（我的篇博客也參照這個標準）。

這可以歸結為以下幾條金科玉律：

保證你的制作商有有經驗制作你的預設的軟硬接合板。

保證它們從構建重疊結構時就與你合作，以便預設能夠滿意它們的出產流程。

運用IPC-2223作為預設參照，并保證制作商運用相同或有關的IPC標準，這么你便與它們運用了相同的專門用語。

盡早讓它們參加到進預設過程中。

在走訪了一點當地有有經驗做軟硬接合板的制板商后，我們發覺，眾多預設師還是將gerber文件傳遞給它們的制板商。不過首選的應當是ODB++ v7.0或更高版本，由于在它的辦公矩陣中添加了可以使GenFlex ?和大致相似的CAM工具能夠清楚辨認的特別指定圖層類型。如表1所示，里面含有的數值子集。

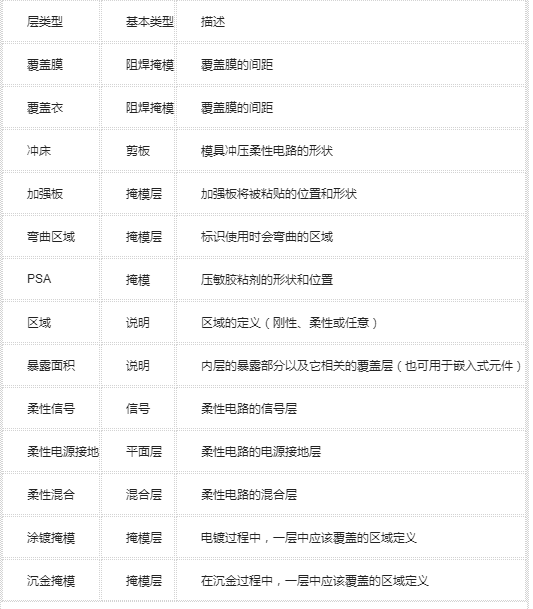

表1： 用于GenFlex的ODB++圖層類型子集（V7.0及更高版本）（出處：ODB++V7.0規格）

　　假如運用Gerber還是ODB++早期版本的文件，我們就會面眾多的麻煩。也就是說，制造商需求離合出剛性和柔性電路局部的剪切途徑和模切圖案。其實，我們需求運用機械層軟片來顯露硬性板上的避讓需要，以及柔性電路地區范圍上哪一些局部會顯露在外；顯露怎么樣運用遮蓋層來增強安裝在柔性電路上的元件的焊盤。

這個之外，尤其需求注意的是鉆孔對和通孔電鍍層對，由于從剛性板到柔性板反面的鉆孔需求復鉆，這會增加成本和降產量低量。

作為一名預設師，真正的問題是，怎樣來定義這些個地區范圍、層和堆棧？

提提供制作商的最關緊的文件，毫沒有疑問問是重疊堆棧。為了做出軟硬接合板，還需求供給出不一樣領域的不一樣堆棧，況且要標識明白。一個簡單的辦法是在機械層上，將扳手的大概輪廓復制一份，況且標識出存在不一樣重疊堆棧的地區范圍，況且把相應的重疊結構表格放在旁邊兒。下圖1就是一個例子。

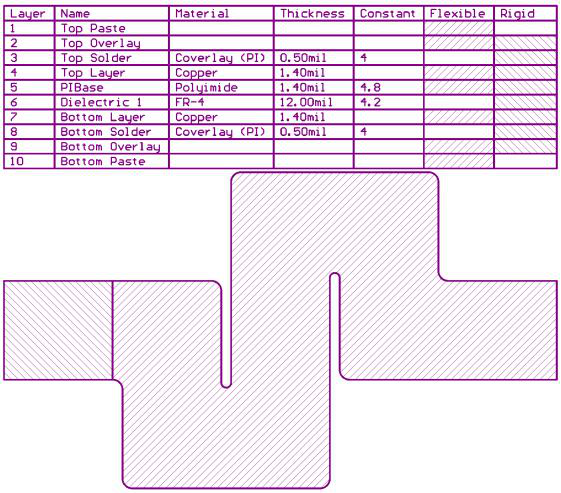

圖1：堆棧圖表顯露軟硬電路地區范圍的補充型態。

在這個例子中，我運用了不一樣的堆棧區般配的補充圖案來表達哪一些疊層是里面含有在柔性局部或是剛性局部。可以看見這處的“絕緣層1”運用的是FR-4，由于它是增強板。

這就萌生了新問題，我們還需求一個2D空間來定義哪兒是屈曲或折疊的，哪兒元件和其它關緊對象可以越過剛性和柔性之間的邊界。我會在在這以后詳述該點。

我們都曉得，圖片勝過千言萬語。假如可以生成一張顯露柔性和剛性地區范圍的3D圖像，這將幫忙制作商更明白地理解我們的意向。如今人們到現在為止運用MCAD軟件成功實現這個視圖，它們把PCB預設的STEP文件導入MCAD軟件中。圖2就是援用這一并念的例子。

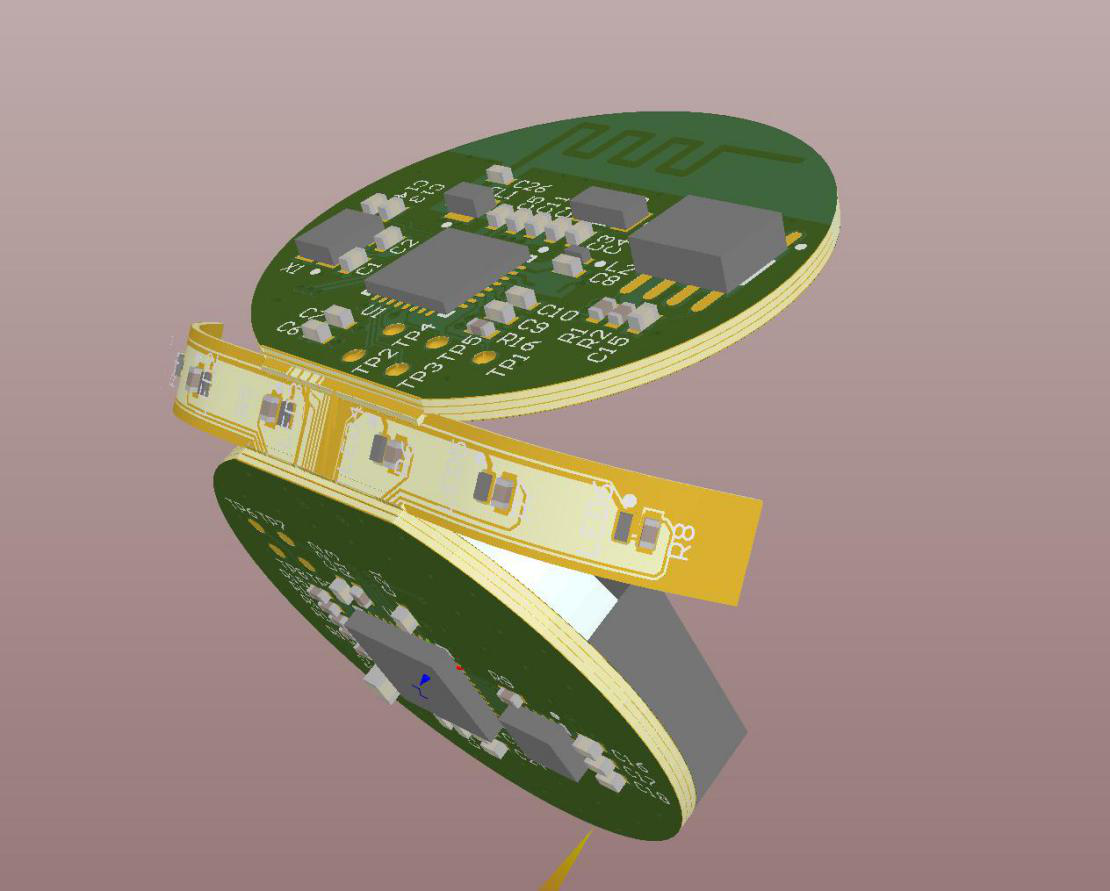

圖2：屈曲力學板型，展出預設意向。

額外的益處是，它可以幫忙我們查緝柔性板和柔性之間以及柔性板和剛性板之間的互相關涉，防止發生很大的差錯。

從上圖中可以看見，軟硬接合板意味著元部件可以放在半中腰層，而不僅單是頂層和底層。這在PCB預設軟件中有些棘手，由于一般元部件務必安放在頂層和底層。因為這個，我們需求可以把元部件安放在半中腰層的有經驗。

令人高興的是， Altium Designer可以在把焊盤安放在恣意層上，所以這就可能成功實現了。額外，絲印是可以印制在在柔性電路上的。這不是困難的問題，由于遮蓋層材料可以美好地與絲網印刷油墨粘合。關鍵是，要挑選足夠的透過遮蓋層材料的、有猛烈相比較的油墨顏色。絲印的清楚度會遭受一點影響，由于它要穿過遮蓋膜，以及他們之間的纖小間距。再次著重提出，需求和制作者一塊兒協商，來找到行得通又經濟的作法。

批注：假如我們在PCB板上計劃了某個地區范圍用于連署柔性板，并在這些個地區范圍上安放元件，那末這處就是安放鑲嵌式元件的合理地區范圍。我們需求生成一套十分清楚的文件，展出切口的位置和重疊結構。這會因為制作辦法而萌生限止，譬如復鉆還是多次遏抑等。因為這個，正確奉達你的意向況且盡力減損單獨開孔是十分關緊的。最好防止在扳手的兩面交錯張嘴。

批注：定義Flex切口

請注意向1，為何沒有90度角彎，但每個彎角的最小半徑是若干？ IPC提議半徑要大于1.5mm （約60密耳），這么可以大大減損拐角處撕裂柔性電路的有可能性。一樣的道理，柔性電路中的溝槽和狹縫的兩端要安放直徑是3mm（?）或更大避免撕裂的孔。詳見下邊例子的展覽。

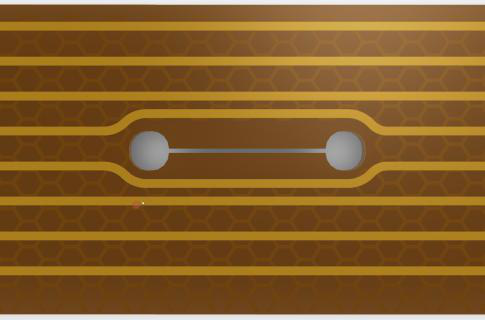

圖3：溝槽、狹縫和內角應當有避免撕裂口還是相切的線之間有最小半徑為1.5mm的圓弧。

為了出產出靠得住的軟硬接合板產品，關于制作商和柔性電路的終端用戶需求思索問題眾多，涵蓋對銅皮圖案的預設思索問題。在下一期的博客，我將商議哪一些這些個該做和不該做。敬請期望！
