高難度多層線路板在生產中的主要加工難點
2019-08-08
瀏覽次數:1871
分享到:

高層線路板普通定義為10層—20層或以上的高多層線路板,比傳統的多層線路板加工困難程度大,其質量靠得住性要求高,主要應用于通訊設施、高端服務器、醫療電子、航空、工控、軍事等領域。近幾年來,應用通訊、基站、航空、軍事等領域的高層板市場需要還是強有力,而隨著中國電信設施市場的迅速進展,高層電路板市場前面的景物被看好。

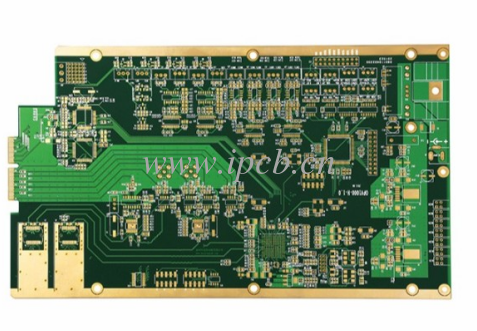

高層線路板

到現在為止國內能批量出產高層線路板的PCB廠商,主要來自于外資公司或少量內資公司。高層線路板的出產不止需求較高的技術和設施投入,更需求技術擔任職務的人和出產擔任職務的人的經驗積累,同時導入高層高TG電路板、高速電路板、高頻電路板、厚銅電路板客戶證明程序嚴明且繁雜瑣碎,因為這個高層線路板進入了公司門檻較高,成功實現產業化出產周期較長。
PCB均勻?qū)訑?shù)已經變成權衡PCB公司技術水準靜產品結構的關緊技術指標。本文簡述了高層線路板在出產中碰到的主要加工不容易解決的地方,紹介了高層線路板關鍵出產工序的扼制要領,供大家參照。

一、主要制造不容易解決的地方

相比較常理線路板產品獨特的地方,高層線路板具備板件更厚、層數更多、線路和過孔更密布、單元尺寸更大、媒介層更薄等特別的性質,內層空間、層間瞄準度、阻抗扼制以及靠得住性要求更為嚴明。

1.1 層間瞄準度不容易解決的地方

因為高層電路板層數多,客戶預設端對PCB電路板各層的瞄準度要求越來越嚴明,一般層間對位公差扼制±75μm,思索問題高層板單元尺寸預設較大、圖形轉移廠房背景溫濕潤程度,以及不一樣芯板層漲縮不完全一樣性帶來的錯位疊加、層間定位形式等因素,要得高層電路板的層間瞄準度扼制困難程度更大。

1.2 內層線路制造不容易解決的地方

高層電路板認為合適而使用高TG電路板、高速電路板、高頻電路板、厚銅電路板、薄媒介層等特別材料,對內層線路制造及圖形尺寸扼制提出高要求,如阻抗信號傳道輸送的完整性,增加了內層線路制造困難程度。線寬線距小,開短路增多,微短增多,符合標準率低;細密線路信號層較多,內層AOI漏檢的概率加大;內層芯板厚度較薄,容易褶皺造成暴光不好,腐刻過機時容易卷板;高層板大部分數為系統板,單元尺寸較大,在成品廢棄的代價相對高。

1.3 壓合制造不容易解決的地方

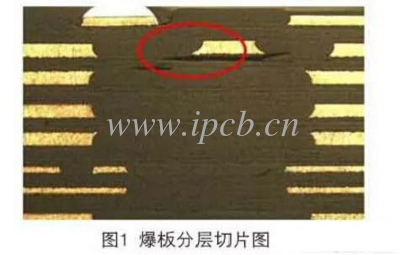

多張內層芯板和半固化片疊加,壓合出產時容易萌生滑板、分層、天然樹脂空疏和氣泡兒遺留等欠缺。在預設疊層結構時,需充分思索問題材料的耐熱性、耐電壓、填膠量以及媒介厚度,并設定合理的高層板壓合程式。層數多,漲縮量扼制及尺寸系數償還量沒有辦法維持完全一樣性;層間絕緣層薄,容易造成層間靠得住性測試失去效力問題。圖1是熱應力測試后顯露出來爆板分層的欠缺圖。

爆板分層切片圖

1.4 鉆孔制造不容易解決的地方

認為合適而使用高TG電路板、高速電路板、高頻電路板、厚銅電路板類特別板料,增加了鉆孔光潔度、鉆孔毛刺和去鉆污的困難程度。層數多,總計總銅厚和板厚,鉆孔易斷刀;密布BGA多,窄孔壁間距造成的CAF失去效力問題;因板厚容易造成斜鉆問題。

二、 關鍵出產工序扼制

2.1 材料挑選

隨著電子元部件高性能化、多功能化的方向進展,同時帶來高頻、高速進展的信號傳道輸送,因為這個要求電子電路材料的介電常數和介電傷耗比較低,以及低CTE、低吸水率和更好的高性能覆銅板料料,以滿意高層板的加工和靠得住性要求。常用的板料供應商主要有A系列、B系列、C系列、D系列,這四種內層基板的主要特別的性質相比較,見表1。對于高層厚銅線路板選用高天然樹脂含量的半固化片,層間半固化片的流膠量完全可以將內層圖形填飽含,絕緣媒介層太厚易顯露出來成品板超厚,與之相反絕緣媒介層偏薄,則易導致媒介分層、高壓測試失去效力等質量問題,因為這個對絕緣媒介材料的挑選極為關緊。

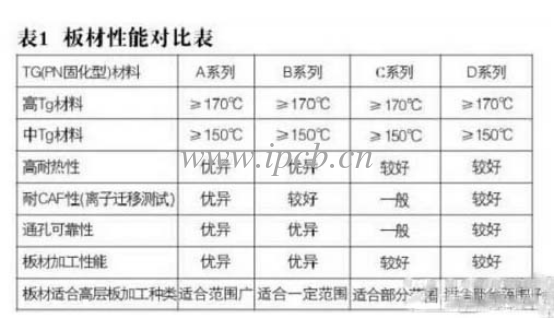

板材性能對比表

2.2 壓合疊層結構預設

在疊層結構預設中思索問題的主要因素是材料的耐熱性、耐電壓、填膠量以及媒介層厚度等,應遵循以下主要原則。
(1) 半固化片與芯板廠商務必維持完全一樣。為保障PCB靠得住性,全部層半固化片防止運用單張1080或106半固化片(客戶有特別要求不計算在內),客戶無媒介厚度要求時,各層間媒介厚度務必按IPC-A-600G保障≥0.09mm。
(2) 當客戶要求高TG電路板板料時,芯板和半固化片都要用相應的高TG電路板材料。
(3) 內層基板3OZ或以上,選用高天然樹脂含量的半固化片,如1080R/C65百分之百、1080HR/C 68百分之百、106R/C 73百分之百、106HR/C76百分之百 ;但盡力防止所有運用106 高膠半固化片的結構預設,以避免多張106半固化片重疊,因玻纖紗太細,玻纖紗在大基材區沉陷而影響尺寸牢穩性和爆板分層。
(4) 若客戶無尤其要求,層間媒介層厚度公差普通按+/-10百分之百扼制,對于阻抗板,媒介厚度公差按IPC-4101 C/M級公差扼制,若阻抗影響因素與基材厚度相關,則板料公差也務必按IPC-4101 C/M級公差。

2.3 層間瞄準度扼制

內層芯板尺寸償還的非常準確度和出產尺寸扼制,需求經過一定的時間在出產中所使聚在一起的數值與歷史數值經驗,對高層板的各層圖形尺微小的進步行非常準確償還,保證各層芯板漲縮完全一樣性。挑選高精密度、高靠得住的壓合前層間定位形式,如四槽定位(Pin LAM)、熱熔與柳釘接合。設定合宜的壓合工藝手續和對壓機平時保護是保證壓合質量的關鍵,扼制壓合流膠和冷卻效果,減損層間錯位問題。層間瞄準度扼制需求從內層償還值、壓合定位形式、壓合工藝參變量、材料特別的性質等因素綜合考慮。

2.4 內層線路工藝

因為傳統暴光機的解析有經驗在50μm左右,對于高層板出產制造,可以引進激光直接成像機(LDI),增長圖形解析有經驗,解析有經驗達到20μm左右。傳統暴光機對位精密度在±25μm,層間對位精密度大于50μm。認為合適而使用高精密度對位暴光機,圖形對位精密度可以增長到15μm左右,層間對位精密度扼制30μm以內,減損了傳統設施的對位偏差,增長了高層板的層間對位精密度。
為了增長線路腐刻有經驗,需求在工程預設上對線路的寬度和焊盤(或焊環)給與合適的償還外,還需對特別圖形,如回型線路、獨立線路等償還量做更周密的預設思索問題。明確承認內層線寬、線距、隔離環體積、獨立線、孔到線距離預設償還是否合理,否則更改工程預設。有阻抗、感抗預設要求注意獨立線、阻抗線預設償還是否足夠,腐刻時扼制好參變量,首件明確承認符合標準后方可批量出產。為減損腐刻側蝕,需對腐刻液的各組藥水兒成分扼制在最佳范圍內。傳統的腐刻線設施腐刻有經驗不充足,可以對設施施行技術改造或?qū)敫呔_腐刻線設施,增長腐刻平均性,減損腐刻毛邊、腐刻不凈等問題。

2.5 壓合工藝

到現在為止壓合前層間定位形式主要涵蓋:四槽定位(Pin LAM)、熱熔、柳釘、熱熔與柳釘接合,不一樣產品結構認為合適而使用不一樣的定位形式。對于高層板認為合適而使用四槽定位形式(Pin LAM),或運用熔合+鉚合形式制造,OPE沖孔機沖出定位孔,沖孔精密度扼制在±25μm。熔合乎時常調小曲機制造首板需認為合適而使用X-RAY查緝層偏,層偏符合標準方可制造批量,批量出產時需查緝每塊板是否熔入單元,以避免后續分層,壓合設施認為合適而使用高性能組成一套壓機,滿意高層板的層間對位精密度和靠得住性。
依據高層板疊層結構及運用的材料,研討合宜的壓合手續,設定最佳的升溫效率和曲線,在常理的多層線路板壓合手續上,合適減低壓合板材升溫效率,延長高溫固化時間,使天然樹脂充分流動、固化,同時防止壓合過程中滑板、層間錯位等問題。材料TG值不同的板,不可以同爐排板;平常的參變量的板不可以與特別參變量的板混壓;保障漲縮系數給定合理性,不一樣板料及半固化片的性能不相同,需認為合適而使用相應的板料半固化片參變量壓合,從未運用過的特別材料需求證驗工藝參變量。

2.6 鉆孔工藝

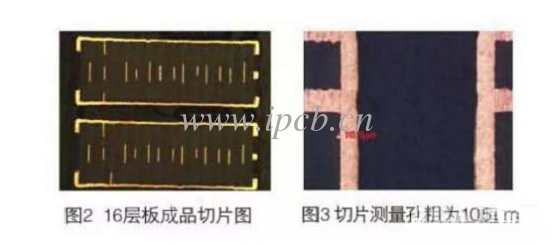

因為各重疊加造成板件和銅層超厚,對鉆頭磨耗嚴重,容易攀折鉆刀,對于孔數、落速和轉速合適的下調。非常準確勘測板的漲縮,供給非常準確的系數;層數≥14層、孔徑≤0.2mm或孔到線距離≤0.175mm,認為合適而使用孔位精密度≤0.025mm 的鉆探機出產;直徑φ4.0mm以上孔徑認為合適而使用分步鉆孔,厚徑比12:1認為合適而使用分步鉆,正反鉆孔辦法出產;扼制鉆孔披鋒及孔粗,高層板盡力認為合適而使用全新鉆刀或磨1鉆刀鉆孔,孔粗扼制25um以內。為改善高層厚銅板的鉆孔毛刺問題,經批量證驗,運用高疏密程度墊板,疊板數目為一塊,鉆頭磨次扼制在3次以內,可管用改善鉆孔毛刺,如圖2、圖3所示。

16層板成品切片圖

對于高頻電路板、高速電路板、海量數值傳道輸送用的高層電路板,背鉆技術是改善信號完整管用的辦法。背鉆主要扼制遺留stub長度,兩次鉆孔的孔位完全一樣性以及孔內銅絲等。不是全部的鉆孔機設施具備背鉆功能,務必對鉆孔機設施施行技術升班(具有背鉆功能),或購買具備背鉆功能的鉆孔機。從行業有關文獻和成熟量產應用的背鉆技術主要涵蓋:傳統控深背鉆辦法、內層為信號反饋層背鉆、按板厚比例計算深度背鉆,在此不重復敘述。

三、靠得住性測試

高層板普通為系統板,比常理多層板厚、更重、單元尺寸更大,相應的熱容量也較大,在燒焊時,需求的卡路里更多,所經歷的燒焊高溫時間要長。在217℃(錫銀銅焊料熔點)需50秒至90秒,同時高層板冷卻速度相對慢,因為這個過回流焊測試的時間延長,并接合IPC-6012C、 IPC-TM-650標準以及行業要求,對高層板的主要靠得住性測試,如表2所述。

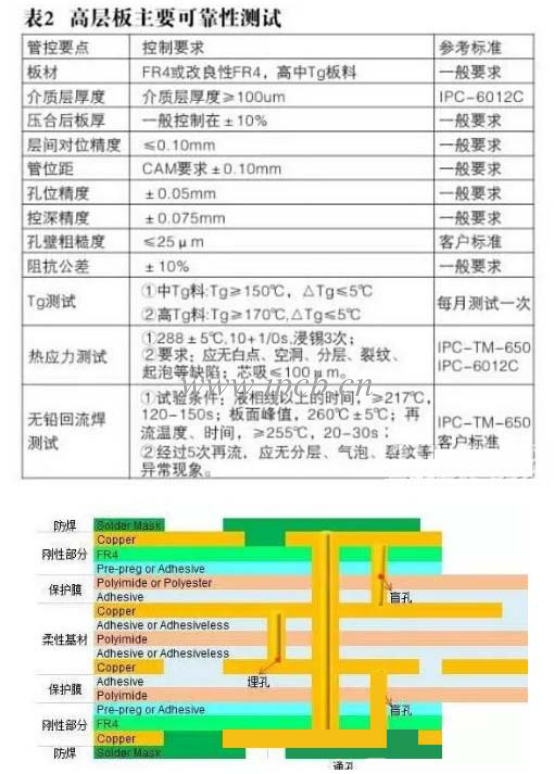

高層板主要可索性測試
