芯片封裝基板生產廠家介紹【存儲器】?jī)?nèi)存顆粒BGA與CSP封裝的區別
2021-07-19
瀏覽次數:2812
分享到:

BGA封裝載板

BGA技術(Ball Grid Array Package)即球柵陣列封裝技術。BGA封裝的I/O端子以圓形或柱狀焊點按陣列形式分布在封裝下面,BGA技術的優點是I/O引腳數雖然增加了,但引腳間距并沒有減小反而增加了,從而提高了組裝成品率;雖然它的功耗增加,但BGA能用可控塌陷芯片法焊接,從而可以改善它的電熱性能;厚度和重量都較以前的封裝技術有所減少;寄生參數減小,信號傳輸延遲小,使用頻率大大提高;組裝可用共面焊接,可靠性高。

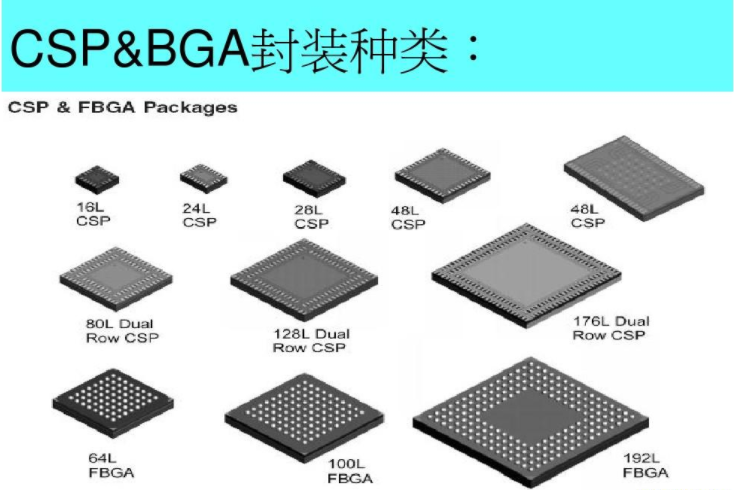

CSP&BGA封裝種類

BGA封裝技術可詳分為五大類:

1.PBGA(Plasric BGA)基板:一般為2-4層有機材料構成的多層板。Intel系列CPU中,Pentium II、III、IV處理器均采用這種封裝形式。

2.CBGA(CeramicBGA)基板:即陶瓷基板,芯片與基板間的電氣連接通常采用倒裝芯片(FlipChip,簡稱FC)的安裝方式。Intel系列CPU中,Pentium I、II、Pentium Pro處理器均采用過這種封裝形式。

3.FCBGA(FilpChipBGA)基板:硬質多層基板。

4.TBGA(TapeBGA)基板:基板為帶狀軟質的1-2層PCB電路板

5.CDPBGA(Carity Down PBGA)基板:指封裝中央有方型低陷的芯片區(又稱空腔區)。

BGA封裝具有以下特點:

1.I/O引腳數雖然增多,但引腳之間的距離遠大于QFP封裝方式,提高了成品率。

2.雖然BGA的功耗增加,但由于采用的是可控塌陷芯片法焊接,從而可以改善電熱性能。

3.信號傳輸延遲小,適應頻率大大提高。

4.組裝可用共面焊接,可靠性大大提高。

CSP封裝載板

CSP(Chip Scale Package),是芯片級封裝的意思。CSP封裝最新一代的內存芯片封裝技術,其技術性能又有了新的提升。CSP封裝可以讓芯片面積與封裝面積之比超過1:1.14,已經相當接近1:1的理想情況,絕對尺寸也僅有32平方毫米,約為普通的BGA的1/3,僅僅相當于TSOP內存芯片面積的1/6。與BGA封裝相比,同等空間下CSP封裝可以將存儲容量提高三倍。0.2毫米,大大提高了內存芯片在長時間運行后的可靠性,線路阻抗顯著減小,芯片速度也隨之得到大幅度提高。

CSP封裝內存芯片的中心引腳形式有效地縮短了信號的傳導距離,其衰減隨之減少,芯片的抗干擾、抗噪性能也能得到大幅提升,這也使得CSP的存取時間比BGA改善15%-20%。在CSP的封裝方式中,內存顆粒是通過一個個錫球焊接在PCB板上,由于焊點和PCB板的接觸面積較大,所以內存芯片在運行中所產生的熱量可以很容易地傳導到PCB板上并散發出去。CSP封裝可以從背面散熱,且熱效率良好,CSP的熱阻為35℃/W,而TSOP熱阻40℃/W。CSP封裝又可分為四類:

1.Lead Frame Type(傳統導線架形式),代表廠商有富士通、日立、Rohm、高士達(Goldstar)、IPCB 等等。

2.Rigid Interposer Type(硬質內插板型),代表廠商有摩托羅拉、索尼、東芝、松下等等。

3.Flexible Interposer Type(軟質內插板型),其中最有名的是Tessera公司的microBGA,CTS的sim-BGA也采用相同的原理。其他代表廠商包括通用電氣(GE)和NEC。

4.Wafer Level Package(晶圓尺寸封裝):有別于傳統的單一芯片封裝方式,WLCSP是將整片晶圓切割為一顆顆的單一芯片,它號稱是封裝技術的未來主流,已投入研發的廠商包括FCT、Aptos、卡西歐、EPIC、富士通、三菱電子等。

CSP封裝具有以下特點:

1.滿足了芯片I/O引腳不斷增加的需要。

2.芯片面積與封裝面積之間的比值很小。

3.極大地縮短延遲時間。

CSP封裝適用于腳數少的IC,如內存條和便攜電子產品。未來則將大量應用在信息家電(IA)、數字電視(DTV)、電子書(E-Book)、無線網絡WLAN/GigabitEthemet、ADSL/手機芯片、藍芽(Bluetooth)等新興產品中。
