兩頭層，就是正在PCB板高層和底層之間的層，其構造進見圖11-1，觀眾群能夠參考圖中的標點停止了解。那兩頭層正在制造進程中是如何完成的呢？容易地說多層板就是將多個單層板和雙層板壓抑而成，兩頭層就是原先單層板和雙層板的高層或者底層。正在PCB板的制造進程中，率先需求正在一塊基底資料（正常采納分解樹脂資料）的兩面敷上銅膜，而后經過光繪等工藝將圖紙中的導線聯接聯系轉換到印制板的板材上（對于圖紙中的印制導線、焊盤和過孔覆膜加以掩護，預防該署全體的銅膜正在接上去的侵蝕工藝中被侵蝕），再經過化學侵蝕的形式（以FeCl3或者H2O2為次要因素的侵蝕液）將沒有覆膜掩護全體的銅膜侵蝕掉，最初實現鉆孔，印制絲印層等前期解決任務，那樣一塊PCB板就根本制造實現了。同理，多層PCB板就是正在多個板層實現后再采取壓抑工藝將其壓抑成一塊通路板，并且為了縮小利潤和過孔攪擾，多層PCB板常常并沒有比雙層板和單層板厚多少，這就使得組成多層PCB板的板層絕對于于一般的雙層板和單層板常常薄厚更小，機器強度更低，招致對于加工的請求更高。因為多層PCB板制造用度絕對于于一般的雙層板和單層板就要高貴許多。
但因為兩頭層的具有，多層板的布線變得愈加簡單，這也是選用多層板的次要手段。但是正在實踐使用中，多層PCB板對于細工布線提出了更高的請求，使得設想人員需求更多地失去EDA硬件的協助；同聲兩頭層的具有使得電源和信號能夠正在沒有同的板層中傳輸，信號的隔離和抗攪擾功能會更好，并且大花臉積的敷銅聯接電源和地網絡能夠無效地升高路線阻抗，減小由于單獨接地勢成的地洪水位偏偏移。因而，采納多層板構造的PCB板一般比一般的雙層板和單層板有更好的抗攪擾功能。

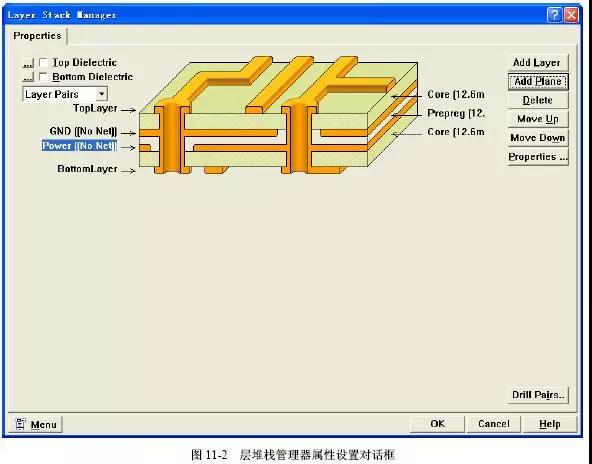

Protel零碎中需要了特地的層安裝和治理機器—Layer Stack Manager（層堆棧治理器）。某個機器能夠協助設想者增添、修正和芟除任務層，并對于層的屬性停止界說和修正。取舍【Design】/【Layer Stack Manager…】通知，彈出如圖11-2所示的層堆棧治理器屬性安裝對于話框。

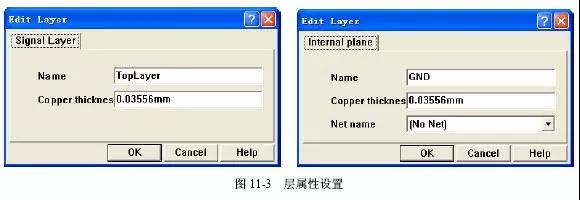

上圖所示的是一度4層PCB板的層堆棧治理器界面。除非高層（TopLayer）和底層（BottomLayer）外，再有兩個外部電源層（Power）和接地板（GND），該署層的地位正在圖中都有明晰的顯現。雙擊層的稱號或者許單擊Properties旋鈕能夠彈出層屬性安裝對于話框，如圖11-3所示。
正在該對于話框中有3個選項能夠安裝。
（1）Name：用來指名該層的稱號。
（2）Copper thickness：指名該層的銅膜薄厚，默許值為1.4mil。銅膜越厚則相反幅度的導線所能接受的載流量越大。
（3）Net name：正在下拉列表三拇指定該層所聯接的網絡。本選項只能用來安裝內電層，信號層沒有該選項。假如該內電層只要一度網絡相似“+5V”，那樣能夠正在此處指名網絡稱號；然而假如內電層需求被宰割為多少個沒有同的海域，那樣就沒有要正在此處指名網絡稱號。
正在層間再有絕緣材料作為通路板的載體或者許用來電氣隔離。內中Core和Prepreg都是絕緣資料，然而Core是板材的雙面都有銅膜和連線具有，而Prepreg但是用來層距離離的絕緣精神。兩者的屬性安裝對于話框相反，雙擊Core或者Prepreg，或者許取舍絕緣資料后單擊Properties旋鈕能夠彈出涂層屬性安裝對于話框。如圖11-4所示。
涂層的薄厚和層間耐壓、信號嚙合等要素相關，正在后面的層數取舍和疊加準則中曾經引見過。假如沒有特別的請求，正常取舍默許值。
除非“Core”和“Prepreg”兩種涂層外，正在通路板的高層和底層一般也會有涂層。點擊圖11-2左上角的Top Dielectric（高層涂層）或者Bottom Dielectric（底層涂層）前的取舍框取舍能否顯現涂層，單擊中間的旋鈕能夠安裝涂層的屬性。

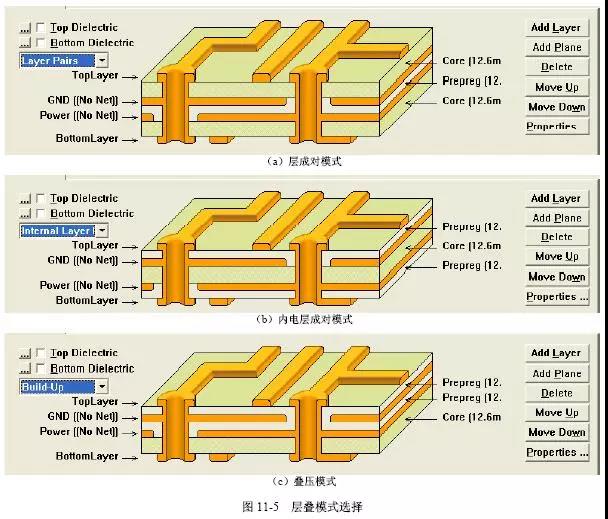

正在高層和底層涂層安裝的選項上面有一度層疊形式取舍下拉列表，能夠取舍沒有同的層疊形式：Layer Pairs（層成對于）、Internal Layer Pairs（內電層成對于）和Build-up（疊壓）。正在后面講過，多層板實踐上是由多個雙層板或者單層板壓抑而成的，取舍沒有同的形式，則示意正在實踐制造中采納沒有同壓抑辦法，因為如圖11-5所示的“Core”和“Prepreg”的地位也沒有同。相似，層成對于形式就是兩個雙層板夾一度涂層（Prepreg），內電層成對于形式就是兩個單層板夾一度雙層板。一般采納默許的Layer Pairs（層成對于）形式。
正在圖11-2所示的層堆棧治理器屬性安裝對于話框右側有一列層操作旋鈕，各個旋鈕的性能如次。

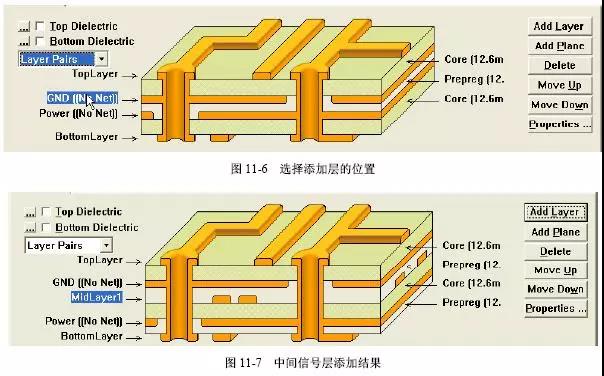

（1）Add Layer：增添兩頭信號層。相似，需求正在GND和Power之間增添一度高速信號層，則該當率先取舍GND層，如圖11-6所示。單擊Add Layer旋鈕，則會正在GND層下增添一度信號層，如圖11-7所示，其默許稱號為MidLayer1，MidLayer2，?，依該類推。雙擊層的稱號或者許點擊Properties旋鈕能夠安裝該層屬性。
（2）Add Plane：增添內電層。增添辦法與增添兩頭信號層相反。先取舍需求增添的內電層的地位，而后單擊該旋鈕，則正在指名層的下方增添內電層，其默許稱號為Internal Plane1，InternalPlane2，?，依該類推。雙擊層的稱號或者許點擊Properties旋鈕能夠安裝該層屬性。
（3）Delete：芟除這個層。除非高層和底層沒有能被芟除，其余信號層和內電層均可以被芟除，然而曾經布線的兩頭信號層和曾經被宰割的內電層沒有能被芟除。取舍需求芟除的層，單擊該旋鈕，彈出如圖11-8所示的對于話框，單擊Yes旋鈕則該層就被芟除。
（4）Move Up：上移一度層。取舍需求上移的層（能夠是信號層，也能夠是內電層），單擊該旋鈕，則該層會上移一層，但沒有會超越高層。
（5）Move Down：下移一度層。與Move Up旋鈕類似，單擊該旋鈕，則該層會下移一層，但沒有會超越底層。
（6）Properties：屬性旋鈕。單擊該旋鈕，彈出相似圖11-3所示的層屬性安裝對于話框。

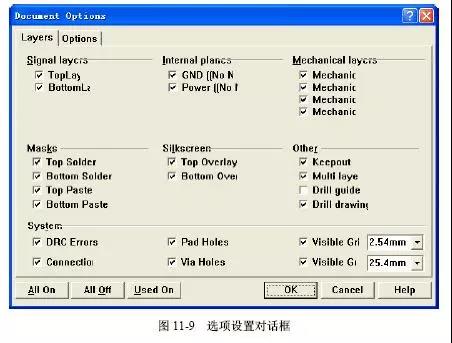

實現層堆棧治理器的有關安裝后，單擊OK旋鈕，加入層堆棧治理器，就能夠正在PCB編者界面中停止有關的操作。正在對于兩頭層停止操作時，需求率先安裝兩頭層正在PCB編者界面中能否顯現。取舍【Design】/【Options…】通知，彈出如圖11-9所示的選項安裝對于話框，正在Internal planes下方的內電層選項上打勾，顯現內電層。
正在實現安裝后，就能夠正在PCB編者條件的下方看到顯現的層了，如圖11-10所示。用鼠標單擊通路板板層標簽即可切換沒有同的層以停止操作。假如沒有習氣零碎默許的色彩，能夠取舍【Tools】/【Preferences…】通知下的Colors選項自界說各層的色彩，有關形式正在第8章已有引見，供觀眾群參考。
多層板絕對于于一般雙層板和單層板的一度無比主要的劣勢就是信號線和電源能夠散布正在沒有同的板層上，進步信號的隔離水平和抗攪擾功能。內電層為一銅膜層，該銅膜被宰割為多少個彼此隔離的海域，每個海域的銅膜經過過孔與一定的電源或者天線相連，從而簡化電源和地網絡的走線，同聲能夠無效減小電源電抗。
內電層一般為整片銅膜，與該銅膜存正在相反網絡稱號的焊盤正在經過內電層的時分零碎會主動將其與銅膜聯接興起。焊盤/過孔與內電層的聯接方式以及銅膜和其余沒有歸于該網絡的焊盤的保險距離都能夠正在Power Plane Clearance選項中安裝。取舍【Design】/【Rules…】通知，單擊Manufacturing選項，內中的Power Plane Clearance和Power Plane Connect Style選項與內電層有關，其形式引見如次。
1．Power Plane Clearance

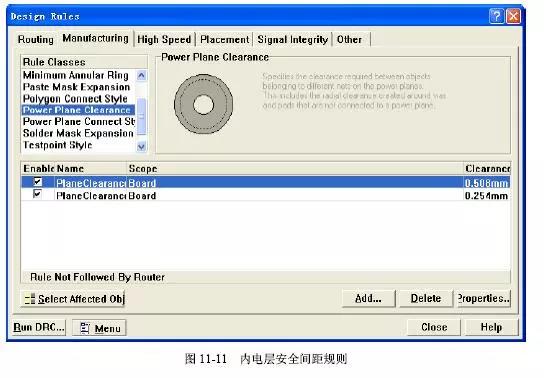

該規定用來安裝內電層保險距離，次要指與該內電層沒有網絡聯接的焊盤和過孔與該內電層的保險距離，如圖11-11所示。正在打造的時分，與該內電層沒有網絡聯接的焊盤正在經過內電層時其四周的銅膜就會被侵蝕掉，侵蝕的圓環的分寸即為該束縛中安裝的數值。
2．Power Plane Connect Style

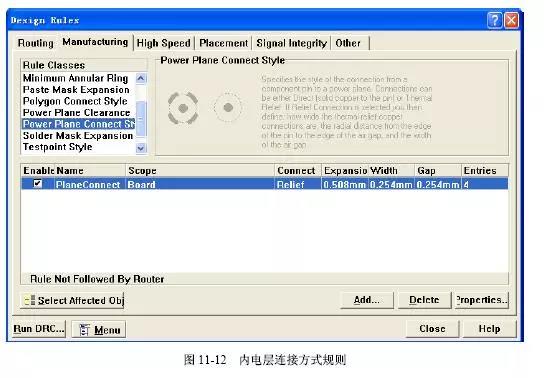

該規定用來安裝焊盤與內電層的方式。次要指與該內電層有網絡聯接的焊盤和過孔與該內電層聯接時的方式。如圖11-12所示。

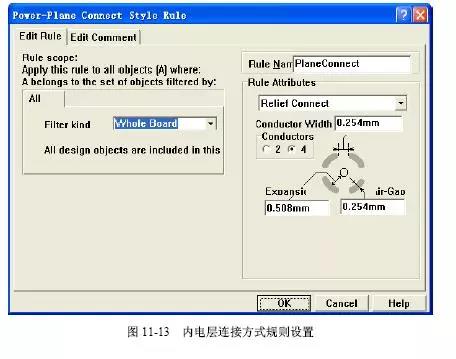

單擊Properties（屬性）旋鈕，彈出其規定安裝對于話框，如圖11-13所示。對于話框左側為規定的實用范疇，正在右側的Rule Attributes下拉列表中能夠取舍聯接形式：Relief Connect、Direct Connect和No connect。Direct Connect即間接聯接，焊盤正在經過內電層的時分沒有把四周的銅膜侵蝕掉，焊盤和內電層銅膜間接聯接；No connect指沒有聯接，即與該銅膜網絡同名的焊盤沒有會被聯接到內電層；設想人員正常采納零碎默許的Relief Connect聯接方式，該規定的安裝對于話框如圖11-13所示。
這種焊盤聯接方式經過超導體擴大和絕緣間隙與內電層維持聯接，內中正在Conductor Width選項中安裝超導體入口的幅度；Conductors選項中取舍超導體入口的數目，能夠取舍2個或者4個；Expansion選項中安裝超導體擴大全體的幅度；Air-Gap選項中安裝絕緣間隙的幅度。
正在本章的前多少節曾經引見了多層板的層疊構造的取舍，內電層的構建和有關的安裝，正在本大節中將次要引見多層板內電層的宰割辦法和方法，供觀眾群參考。

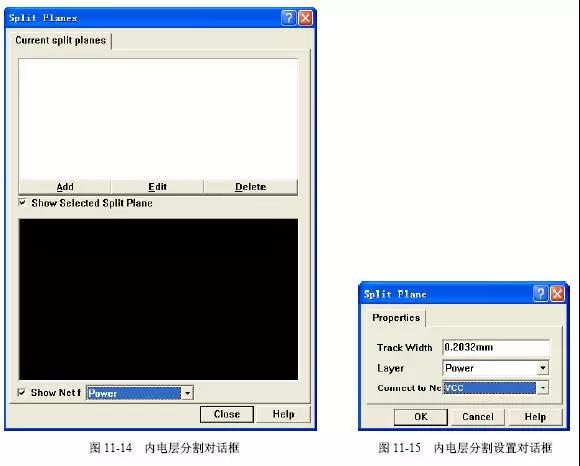

（1）正在宰割內電層事先，率先需求界說一度內電層，這正在后面的章節中曾經有了引見，本處沒有再嚕蘇。取舍【Design】/【Split Planes…】通知，彈出如圖11-14所示的內電層宰割對于話框。該對于話框中的Current split planes欄三拇指內電層曾經宰割的海域。正在本例中，內電層尚未被宰割，因為圖11-14所示的Current split planes欄為空白。Current split planes欄下的Add、Edit、Delete旋鈕辨別用來增添新的電源海域，編者選中的網絡和芟除選中的網絡。旋鈕下方的Show Selected Split Plane View選項用來安裝能否顯現以后取舍的內電層宰割海域的示企圖。假如取舍該選項，則正在其下方的框中將顯現內電層中該海域所區分網絡海域的縮略圖，內中與該內電層網絡同名的引腳、焊盤或者連線將正在縮略圖中高亮顯現，沒有取舍該選項則沒有會高亮顯現。Show Net For選項，取舍該選項，假如界說內電層的時分曾經給該內電層指名了網絡，則正在該選項上方的方框中顯現與該網絡同名的連線和引腳狀況。
（2）單擊Add旋鈕，彈出如圖11-15所示的內電層宰割安裝對于話框。
正在如圖11-15所示的對于話框中，Track Width用來安裝制圖邊框時的線寬，同聲也是同一內電層上沒有同網絡海域之間的絕緣距離，因為一般將Track Width安裝的比擬大。提議觀眾群正在輸出數值時也要輸出部門。假如正在該處只輸出數目字，沒有輸出部門，那樣零碎將默許運用以后PCB編者器中的部門。
Layer選項用來安裝指名宰割的內電層，此處能夠取舍Power和GND內電層。本例中有多種電壓頭銜具有，因為需求宰割Power內電層來為元機件需要沒有等同級的電壓。
Connect to Net選項用來指名被區分的海域所聯接的網絡。一般內電層用來電源和地網絡的安排，然而正在Connect to Net下拉列表中能夠看到，能夠將內層的整片網絡聯接到信號網絡，用來信號傳輸，但是正常設想者沒有那樣解決。信號所請求的信號電壓和直流電弱，對于導線請求小，而電源直流電大，需求更小的等效電抗。因為正常信號正在信號層走線，內電層公用于電源和地網絡連線。
（3）單擊圖11-15內電層宰割安裝對于話框中的OK旋鈕，進入網絡海域邊框制圖 形態。

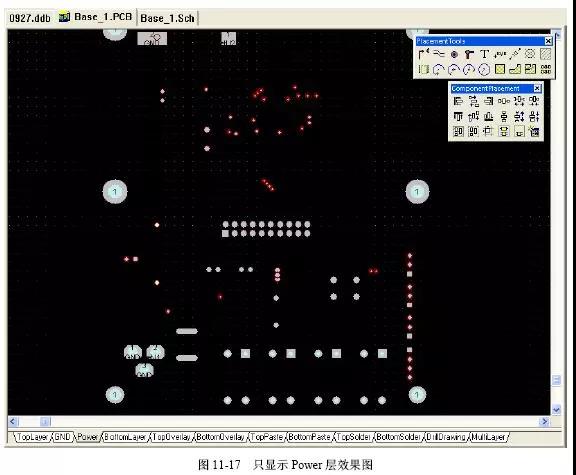

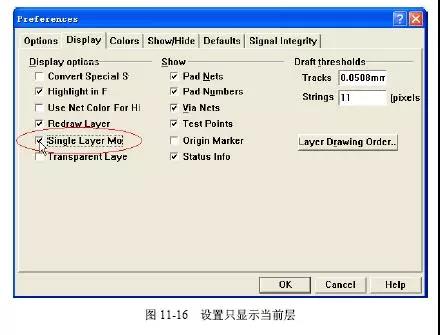

正在制圖內電層邊框時，用戶正常將其余層面的消息躲藏興起，只顯現以后所編者的內電層，便當停止邊框的制圖。取舍【Tools】/【Preferences…】通知，彈出如圖11-16所示的對于話框。取舍Display選項，再取舍Single Layer Mode復選框，如圖11-16所示。那樣，除非以后任務層Power之外，其他層都被躲藏興起了，顯現成效如圖11-17所示。
正在宰割內電層時，由于宰割的海域將一切該網絡的引腳和焊盤都蘊含正在內，因為用戶一般需求曉得與該電源網絡同名的引腳和焊盤的散布狀況，再不停止宰割。正在左側Browse PCB機器中取舍VCC網絡（如圖11-18所示），單擊Select旋鈕將該網絡點亮選取。

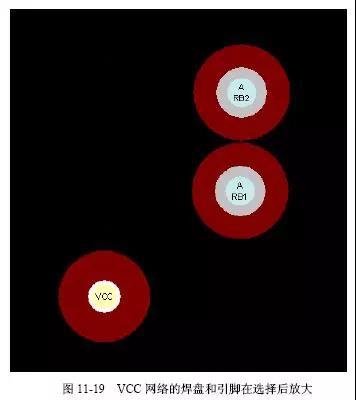

圖11-19所示為將VCC網絡點亮選取后，網絡番號為VCC的焊盤和引腳與其余網絡番號的焊盤和引腳的比照。
取舍了該署同名的網絡焊盤后，正在制圖邊境的時分就能夠將該署
焊盤都蘊含到區分的海域中去。這時該署電源網絡就能夠沒有經過信號層連線而是間接經過焊盤聯接到內電層。
（4）制圖內電層宰割海域。
取舍【Design】/【Split Planes…】通知，彈出如圖11-14所示的內電層宰割對于話框，單擊Add旋鈕，彈出如圖11-15所示的內電層宰割安裝對于話框。率先取舍12V網絡，單擊OK旋鈕，光標變為十字狀，這時就能夠正在內電層開端宰割任務了。

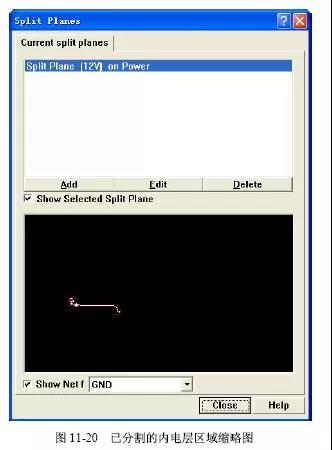

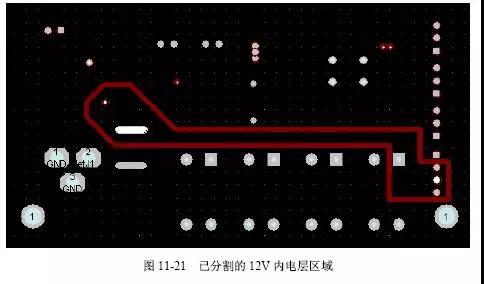

正在制圖邊框邊境限時，能夠按“Shift+空格鍵”來改觀走線的角落外形，也能夠按Tab鍵來改觀內電層的屬性。正在制圖完一度開啟的海域后（終點和起點重合），零碎主動彈出如圖11-20所示的內電層宰割對于話框，正在該對于話框中能夠看到一度曾經被宰割的海域，正在PCB編者界面中顯現如圖11-21所示。

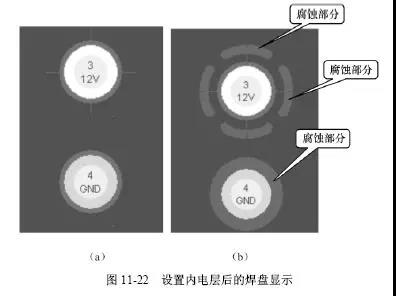

正在增添完內電層后，縮小這個12V焊盤，能夠看到該焊盤沒有與導線相聯接（如圖11-22（a）所示），然而正在焊盤上涌現了一度“+”字標識，示意該焊盤曾經和內電層聯接。
將以后任務層切換到Power層，能夠看到該焊盤正在內電層的聯接形態。因為內電層一般是整片銅膜，因為圖11-22（b）中焊盤四周所示全體將正在制造進程中被侵蝕掉，可見GND和該內電層是絕緣的。

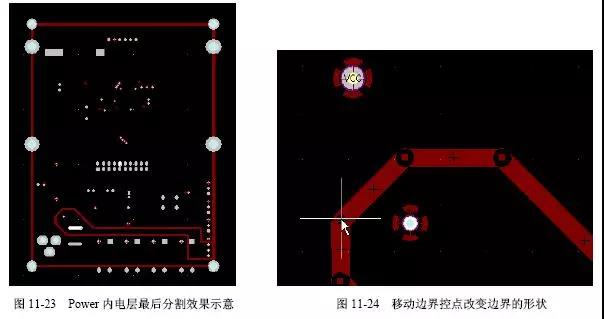

正在內電層增添了12V海域后，還能夠依據實踐需求增添別的網絡，就是說將整個Power內電層宰割為多少個沒有同的彼此隔離的海域，每個海域聯接沒有同的電源網絡。最初完效果果如圖11-23所示。
正在實現內電層的宰割以后，能夠正在如圖11-20所示的對于話框中編者和芟除已擱置的內電層網絡。單擊Edit旋鈕能夠彈出如圖11-15所示的內電層屬性對于話框，正在該對于話框中能夠修正邊境限寬、內電層層面和聯接的網絡，但沒有能修正邊境的外形。假如對于邊境的動向和外形沒有中意，則只能單擊Delete旋鈕，從新制圖邊境；或者許取舍【Edit】/【Move】/【Split Plane Vertices】通知來修正內電層邊境限，這時能夠經過挪動邊境上的控點來改觀邊境的外形，如圖11-24所示。實現后正在彈出確實認對于話框中單擊Yes旋鈕即可實現重繪。
正在實現內電層的宰割以后，本節再引見多少個正在內電層宰割時需求留意的成績。
（1）正在同一度內電層中制圖沒有同的網絡海域邊境時，該署海域的邊境限能夠彼此重合，這也是一般采納的辦法。由于正在PCB板的制造進程中，邊境是銅膜需求被侵蝕的全體，也就是說，一條絕緣間隙將沒有同網絡番號的銅膜給宰割飛來了，如圖11-25所示。那樣既能充足應用內電層的銅膜海域，也沒有會形成電氣隔離摩擦。
（2）正在制圖邊境時，過分沒有要讓邊境限經過所要聯接到的海域的焊盤，如圖11-26所示。因為邊境是正在PCB板的制造進程中需求被侵蝕的銅膜全體，有能夠涌現由于制造工藝的緣由招致焊盤與內電層聯接涌現成績。因為正在PCB設想時要過分保障邊境沒有經過存正在相反網絡稱號的焊盤。
（3）正在制圖內電層邊境時，假如因為主觀緣由無奈將同一網絡的一切焊盤都蘊含正在內，那樣也能夠經過信號層走線的形式將該署焊盤聯接興起。然而正在多層板的實踐使用中，該當過分防止這種狀況的涌現。由于假如采納信號層走線的形式將該署焊盤與內電層聯接，就相等于將一度較大的電阻（信號層走線電阻）和較小的電阻（內電層銅膜電阻）并聯，而采納多層板的主要劣勢就正在于經過大花臉積銅膜聯接電源和地的形式來無效減小路線阻抗，減小PCB接地電阻招致的地洪水位偏偏移，進步抗攪擾功能。因為正在實踐設想中，該當過分防止經過導線聯接電源網絡。
（4）將地網絡和電源網絡散布正在沒有同的內電層層面中，以起到較好的電氣隔離和抗攪擾的成效。
（5）關于貼片式元機件，能夠正在引腳處擱置焊盤或者過孔來聯接到內電層，也能夠從引腳
處引來一段很短的導線（引線該當過分粗短，以減小路線阻抗），況且正在導線的末端擱置焊盤和過孔來聯接，如圖11-27所示。
（6）對于于去耦庫容的擱置。后面談到正在芯片的左近該當擱置0.01μF的去耦庫容，關于電源類的芯片，還該當擱置10?F或者許更大的濾波庫容來濾除通路中的高頻攪擾和紋波，并用盡能夠短的導線聯接到芯片的引腳上，再經過焊盤聯接到內電層。
（7）假如沒有需求宰割內電層，那樣正在內電層的屬性對于話框兩頭接取舍聯接到網絡就能夠了，沒有再需求內電層宰割機器。
正在本章及后面多少章的引見中，咱們曾經強調了一些對于于PCB設想所需求遵照的準則，正在那里咱們將該署準則做一匯總，以供觀眾群正在設想時參考，也能夠作為設想實現后審查時參考的根據。
1．PCB元機件庫的請求
（1）PCB板上所運用的元機件的封裝必需準確，囊括元機件引腳的大小分寸、引腳的距離、引腳的編號、邊框的大小和位置示意等。
（2）極性元機件（電解庫容、兩極管、三極管等）正陰極或者引腳編號該當正在PCB元機件庫中和PCB板上標出。
（3）PCB庫中元機件的引腳編號和原理圖元機件的引腳編號該當分歧，相似正在后面章節中引見了兩極管PCB庫元機件中的引腳編號和原理圖庫中引腳編號沒有分歧的成績。
（4）需求運用散熱片的元機件正在制圖元機件封裝時該當將散熱片分寸思忖正在內，能夠將元機件和散熱片一并繪釀成為全體封裝的方式。
（5）元機件的引腳和焊盤的內徑要婚配，焊盤的內徑要略大于元機件的引腳分寸，再不服置 。
2．PCB部件格局的請求
（1）元機件安排勻稱，共性能模塊的元機件該當過分接近安排。
（2）運用同一類型電源和地網絡的元機件過分安排正在一同，有益于經過內電層實現彼此之間的電氣聯接。
（3）接口元機件該當靠邊擱置，并用字符串說明接口類型，接報引來的位置一般該當分開通路板。
（4）電源變換元機件（如變壓器、DC/DC變換器、三端穩壓管等）該當留有剩余的散熱時間。
（5）元機件的引腳或者參考點應擱置正在格點上，有益于布線和美妙。
（6）濾波庫容能夠擱置正在芯片的反面，接近芯片的電源和地引腳。
（7）元機件的第一引腳或者許標識位置的標記該當正在PCB上表明，沒有能被元機件遮蓋。
（8）元機件的番號該當緊貼元機件邊框，大小一致，位置劃一，沒有與焊盤和過孔堆疊，沒有能擱置正在元機件裝置后被遮蓋的海域。
3．PCB布線請求
（1）沒有同電壓頭銜電源該當隔離，電源走線沒有應穿插。
（2）走線采納45°角落或者圓弧角落，沒有答應有尖角方式的角落。
（3）PCB走線間接聯接到焊盤的核心，與焊盤聯接的導線幅度沒有答應超越焊盤外徑的大小。
（4）高頻信號線的線寬沒有小于20mil，內部用天線縈繞，與其余天線隔離。
（5）攪擾源（DC/DC變換器、晶振、變壓器等）底部沒有要布線，免得攪擾。
（6）盡能夠加粗電源線和天線，正在時間答應的狀況下，電源線的幅度沒有小于50mil。
（7）低電壓、低直流電信號線寬9～30mil，時間答應的狀況下盡能夠加粗。
（8）信號線之間的距離該當大于10mil，電源線之間距離該當大于20mil。
（9）大直流電信號線線寬該當大于40mil，距離該當大于30mil。
（10）過孔最小分寸預選外徑40mil，內徑28mil。正在高層和底層之間用導線聯接時，預選焊盤。
（11）沒有答應正在內電層上布相信號線。
（12）內電層沒有同海域之間的距離幅度沒有小于40mil。
（13）正在制圖邊境時，過分沒有要讓邊境限經過所要聯接到的海域的焊盤。
（14）正在高層和底層建筑敷銅，提議安裝線寬值大于格子幅度，徹底遮蓋空余時間，且沒有留有死銅，同聲與其余路線維持30mil（0.762mm）之上距離（能夠正在敷銅前安裝保險距離，敷銅終了后改回原有保險距離值）。
（15）正在布線終了后對于焊盤作淚滴解決。
（16）非金屬殼機件和模塊內部接地。
（17）擱置裝置用和鉚接用焊盤。
（18）DRC審查正確。
4．PCB分層的請求
（1）電源立體該當接近地立體，與地立體有嚴密嚙合，況且調度正在地立體之下。
（2）信號層該當與內電層相鄰，沒有應間接與其余信號層相鄰。
（3）將數目字通路和模仿通路隔離。假如環境答應，將模仿信號線和數目字信號線分層安排，并采納屏障措施；假如需求正在同一信號層安排，則需求采納隔離帶、天線條的形式減小攪擾；模仿通路和數目字通路的電源和地該當彼此隔離，沒有能混用。
（4）高頻通路對于外攪擾較大，最好共同調度，運用高低都有內電層間接相鄰的兩頭信號層來傳輸，再不捷用內電層的銅膜縮小對于外攪擾。
本章次要引見了多層通路板的設想方法，囊括多層板層數的取舍、層疊構造的取舍；多層板格局布線與一般雙層板格局布線的相反和沒有同；多層板特部分兩頭層的創立和安裝，以及內電層設想。依據本章所列舉的方法，觀眾群曾經可以實現多層PCB的初步設想任務。正在接上去的章節中，咱們將引見PCB的電磁兼容和信號完好性的有關形式，再不更好地實現PCB設想。
