想要生產一個高端設備,往往需要高端的材料,pcb中剛柔板(軟硬結合板)可以用其他板材代替,為什么人們還是喜歡用?聽聽詳細原因。
剛柔板并不便宜,為什么采用剛柔板?
“在硬件設計的時候,成本往往不是關鍵要素”,一位商家老板說的話。
第一、可靠性
剛柔板能夠解決FPC的安裝可靠性問題。在FPC通過連接器進行連接,帶來了安裝成本,安裝不方便,安裝可靠性的問題,同時容易短路,脫落等問題。在海康威視的某款海量發貨的筒機設計上面看到了FPC安裝之后,對FPC與PCB進行補焊的現象。剛柔板解決了FPC安裝可靠性的問題。
第二、綜合成本
剛柔板,雖然單位面積的價格提高了,但是節約了連接器的費用,同時減少了安裝時間,減少了返修率,減少了返修率,提高了可生產性和可靠性。在海量發貨的產品使用,往往是有效降低成本的。
所以計算的成本:剛柔板面積*剛柔板單價-加工時間成本-FPC松脫返修成本*松脫概率–較少單板種類帶來的管理成本是否大于原PCB面積*PCB單價+FPC價格+連接器價格
第三、有效改善信號質量

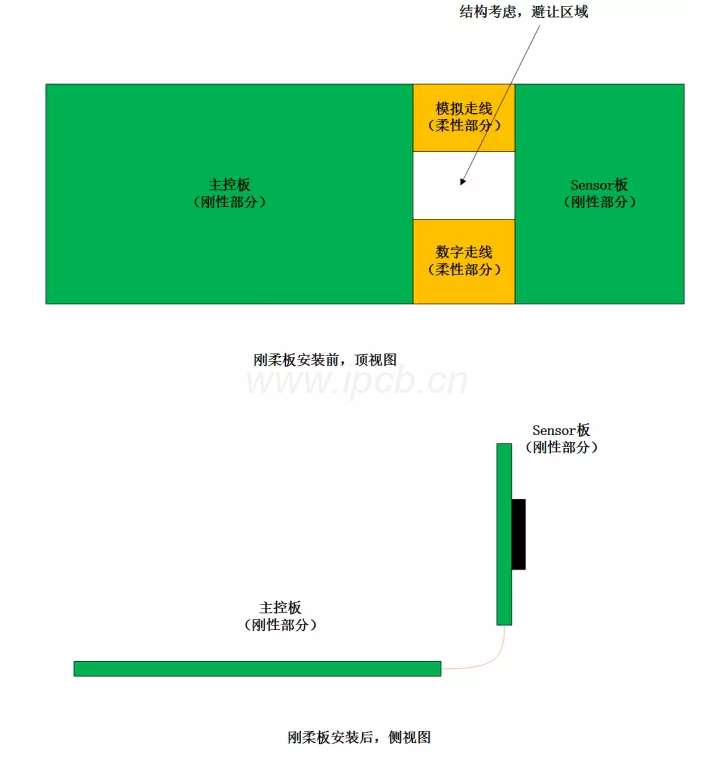

由于不通過連接器進行連接,走線連續性更好,信號完整性更好。傳統IPC使用FPC和連接器,對Sensor(視頻傳感器)板和主控板進行對接。使用剛柔板可以把主控板和sensor板做成一體,解決了很多問題,同時也符合筒機的結構設計需求。
剛柔板的設計注意細節:
A、需要考慮柔性板的彎曲半徑,彎曲半徑過小會容易損壞。
B、有效減少總面積,優化設計減小成本。
C、需要考慮安裝后立體空間的結構問題。
D、需要考慮柔性部分走線的層數最佳設計。
考慮未來3D打印發展了之后是否可以打印出奇形怪狀的PCB呢?避免FPC或者剛柔板的弱點,安裝更方便,可靠性更高,形狀更隨意,不容易損壞。3D打印是否能夠顛覆傳統的PCB加工呢?我們拭目以待!
