正在多層PCB板設想中，因為沒有止一度地立體，咱們定然要細心思忖前往地直流電從何處回暖成績。

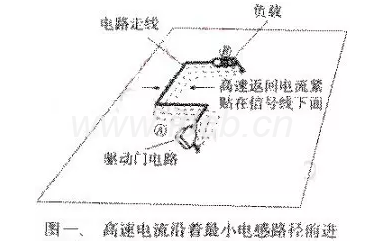

圖一舉例注明了前往直流電流向的根本準則：高帶前往信號直流電沿著最小的電感門路行進。

假如咱們設計圖一中的地立體多于一度，關于哪個地立體承載前往信號電源，就會有一度取舍成績。某個難點的處理方法是：前往信號直流電正在最接近信號線的地立體上，間接沿著信號走線上面的一條門路。

依然參考圖一，讓門通路A的天線引腳穿透一切的地立體，與每個地立體相連。對于電阻B做異樣的接地。如圖所示，間隔信號走線最近的地立體承載了一切的前往信號直流電。

現正在高速信號走線門路，取舍兩個內層地之間停止走線。現正在兩個內層地分攤前往直流電，大全體前往直流電走過最接近的地板。

由于門通路A和電阻B與每個地立體都有聯接，前往信號直流電能夠很簡單地流到內層、對于地板停止高速后的門路，其電感與最后門路的電感近似，由于它們有類似的拓撲。

接上去，咱們將找到電感和電磁輻照之間的聯絡。咱們曉得，電感相同時兩條門路發生的總磁通量也相同。因而能夠得出論斷，兩種構造的電磁輻照將是相同的。

某個聯絡的一度風趣后果是，內層走線的輻照小于或者沒有大于外圍走線的輻照。關于造近夾棍邊際的走線，這是無比準確的。因為地立體平行于磁通量發生的軸線，因而簡直沒有磁性屏障。

現正在，讓咱們給某個根本通路停止一些較差的修正。從A到B的走線，一半走線沿著高層。而后經過一度通孔進到內層。從兩個地立體之間的內層走完到B的路線。前往地直流電從何處流呢？

正在信號從一層跳到另一層的某個點，前往信號直流電沒有騰躍的門路！除非地位A和B。咱們沒有需要地立體之間的聯接、因而前往地直流電的門路必需沒有同于緊靠著信號走線的門路，內中確定比最后的門路囊括了更多的電感，咱們發覺一度法則，即無制約地運用通孔會發生額定的電磁攪擾。沒有只發生了更多輻照，并且因為改觀了前往信號直流電預期的門路，還將發生更多的串擾。

該當切記，關于前往信號直流電的立體騰躍成績，有許多處理方法，那里按其成效遞增順次列出。

1、正當調度夾棍，使高速走線的前往直流電沒有正在立體之間騰躍。這能夠經過制約每條走線從一開端就維持正在同一層下去完成。

2、制約走線，使它一開端就維持正在離地立體最近的一面上。這條規定答應運用畸形的水祥和垂直走線層對于的辦法。它的成效簡直和第1種辦法一樣。

3、正在每個信號通孔中間需要接地通孔，那樣做的手段很明白，就是為了讓前往直流電正在立體之間騰躍。

4、確保四處都有許多接地通孔。沒有管一度信號通孔正在何處，它的前往直流電將沒有必轉移很逝去找一度中央躍層。

沒有要運用掩護走線需要一條臨近的前往直流電門路。這種思緒從實踐上講沒有錯，但正在理論中沒無效果。率先，除了間隔信號線無比近，要不掩護走線沒有起任何作用。

其次，一旦掩護走線被布得剩余瀕臨，能夠作為一條無效的地前往門路，其間隔曾經剩余毀壞走線的阻抗了。

其三個緣由是，正在沒有其余改觀狀況下，為了需要剩余低的阻抗，掩護走線定然要無比、無比寬，正在指名了運用一度完好地立體后，掩護走線除非惹起費事之外沒有任何用途。
