常用的PCB介質是FR4，相對于空氣的介電常數是4.2-4.7。介電常數隨溫度變化，在0-70℃的溫度范圍內最大變化范圍可達20％。介電常數的變化將導致線路延遲變化10％。溫度越高，延遲越大。頻率越高，介電常數越小。

在100m.2以下，可以通過4.5計算電容和時間延遲。普通FR4 PCB中內層信號的傳輸速度為180ps /英寸（1英寸= 1000mil = 2.54cm）。表面層通常視情況而定，通常在140至17.3之間。實際電容可以簡單地等同于L，R，C串聯連接。電容器具有諧振點，該諧振點在高頻下（超出該諧振點）會被感知。如果電容器的電容值和工藝不同，則諧振點將不同，并且不同PCB制造商生產的產品也將非常不同。諧振點主要取決于等效串聯電感。現在，例如，對于一個100nF的片狀電容器，等效串聯電感約為0.5nh，ESR（等效串聯電阻）值為0.1Ω，那么當其約為24m且交流阻抗為時，濾波效果最佳是0.1Ω。 1NF貼片電容器的等效電感為0.5nh（不同電容值之間的差異不太大），ESR為0.01Ω，在200m左右具有最佳濾波效果。

為了獲得更好的濾波效果，我們使用了不同電容值的電容器組合。但是，由于等效串聯電感和電容的影響，在24m和200m之間會有一個諧振點，在該諧振點處，最大阻抗大于單個電容器的最大阻抗。這是我們不想要的結果。 （從24m到200m，小電容是電容，大電容是電感。兩個電容器的并聯等效于LC并聯。兩個電容器的ESR值之和就是LC電路的串聯電阻。如果LC為并聯時，如果串聯電阻為0，則諧振點處的阻抗為無限大，濾波效果最差；相反，串聯電阻會抑制并聯諧振現象，從而減小了LC諧振器的阻抗。為了減輕這種影響，可以適當使用更大的ESR電容器，ESR等效于諧振網絡中的串聯電阻，可以減小Q值并使頻率特性平坦，而增大ESR可以使整個阻抗減小。在小于24m和大于200m的頻帶中，阻抗會增加，而在24m和200m的頻帶中，阻抗會減小。電路板開關噪聲的頻帶應綜合考慮。在某些國外設計中，當大，小電容器并聯時，一些歐姆電阻器串聯在小電容器（680pf）上，這可能是出于此考慮。 （根據上述參數，1NF的電容Q值是100nF的10倍。由于沒有制造商提供的等效等效線感和ESR值，因此根據示例中的數據推斷上述示例的參數過去，但偏差不應太大，過去，1NF和100nF陶瓷電容器的諧振頻率分別為100m和10m，

考慮到片式電容器L很小，沒有可靠值。

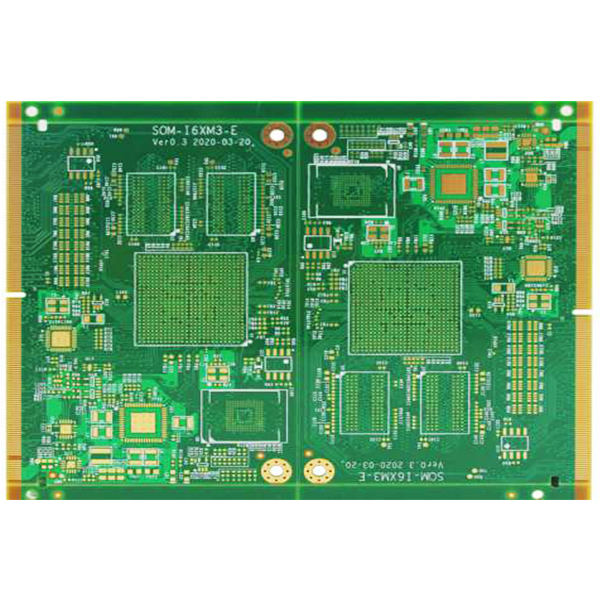

品    名：6層盲埋孔控制板

板    材：FR-4

層    數：6層

板    厚：1.2mm

銅    厚：1OZ

顏    色：綠油

表面處理：沉金

最小線距：0.065mm

最小線寬：0.065mm

 最小孔徑：0.2mm

特殊工藝：盲埋孔
